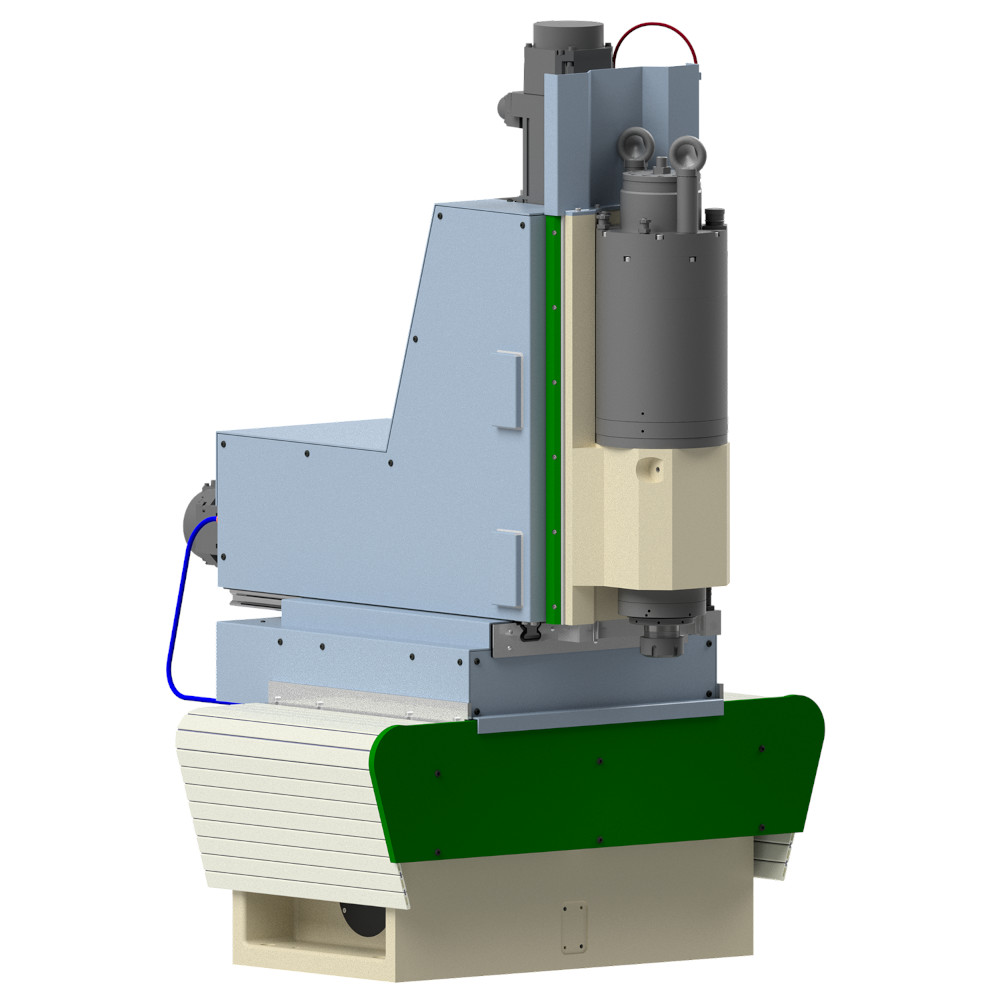

3AXCNC-V-E

Name: 3AXCNC-V-E
Brand: Automatic GI.MA.
Rating: 5 (1 reviews)

centro di lavoro a 3 assi CN verticale elettromandrino

Elettromandrino HSK-C50 in posizione verticale.
Progettato con programmi CAD-CAM 3D.
Realizzato con parco macchine interno dotato di centri di lavoro a 5 assi.
Idoneo alla lavorazione per asportazione di trucioli di molteplici materiali.
Componentistica esterna delle migliori case costruttrici.
Cappello mandrino e slitte assi in fusione di ghisa.
Viti rettificate a ricircolo di sfere e guide lineari a rulli.
Lubrificazione ad olio localizzata su pattini a rulli, madreviti flangiate e canotto mandrino.
Carter di protezione in lamiera.
3 Finecorsa elettrici per i segnali di zero asse.
Pacchetto automazione Mitsubishi Electric o predisposizione per i servomotori brushless del cliente.

Avanzamento	Viti rettificate a ricircolo di sfere Ø25p5 mm
Guide lineari	Pattini a rulli e binari grandezza 25 mm
Corsa utile asse X	160 mm
Corsa utile asse Y	150 mm
Corsa utile asse Z	150 mm
Lubrif. forzata	Guide lineari (12p) e madreviti flangiate (3p)
Segnali elettrici	Sensori induttivi/Finecorsa meccanici 24Vdc
Attacco utensile	HSK-C50
Motore mandrino	Asincrono trifase 8,5kW
Velocità mandrino	100÷10000 giri/min
Motore asse	Brushless 3,2Nm
Velocità asse	1÷20000 mm/min
Refr. Interna utensile	Optional
Maschiatura rigida	Optional
